HVLS原理


为何大型工业风扇能覆盖那么大的面积?


很多客户在现场考察大型工业风扇的实际效果后都不约而同的赞叹,为何这台风扇能覆盖如此大的面积?大型工业风扇的直径为7.6m,风扇的截面积仅有45平方米,却能覆盖1600㎡的巨大面积,秘诀就在于舒韩通风独特的变截面流线型扇叶,这种超高效率的扇叶推动大量气流吹向地面,向两侧流动,形成1-3米的水平气流层。悄无声息的气流最远可达到半径25米的范围!

隐含在巨大扇叶背后的一些物理原理

隐含在巨大扇叶背后的一些物理原理

1.大气流有天然的优势。在理想的情况下,我们可以将风扇吹出的风看做一个柱形的流体。那么这个柱状气流的阻力=K1(阻力常数)*周长,柱状气流的通风量=风速*截面积。举小型直径0.76米直径的小风扇和直径相差10倍的7.6米的超大型节能风扇做比较,暂假设大型工业风扇吹出的平均风速和小型风扇相当,那么通风量就是小型风扇的100倍(半径平方关系),而阻力仅是小型风扇的10倍(半径比例关系),也就是说,大型工业风扇的阻力是小型小型风扇的1/10

2.风机类产品设计中的一个常识是,驱动风机的动力大约随着通过风机的平均风速的三次方的变化而变化,即风速提高一倍,需要八倍的动力。1-3米每秒的风速是人体感受的最佳风速,没有必要再高。《何为HVLS工业风扇?》一文中也讲到了,所谓低转速高风量的工业风扇是指60转/分钟以下。这时,我们要做的就是如何让风扇把这个风速带到更远,更节能。结果当然是扩大风扇的直径,而不是加大功率!

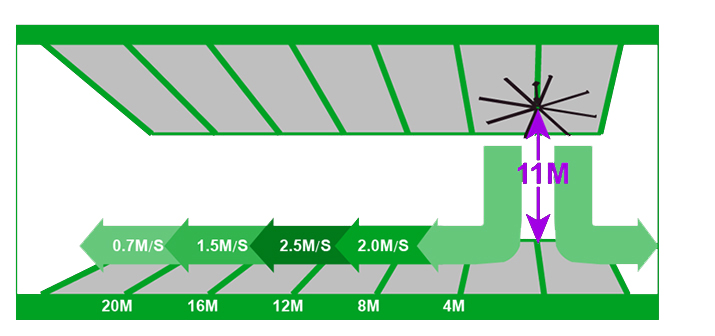

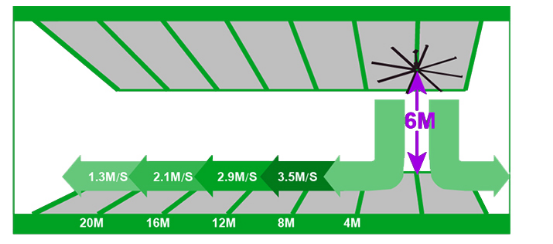

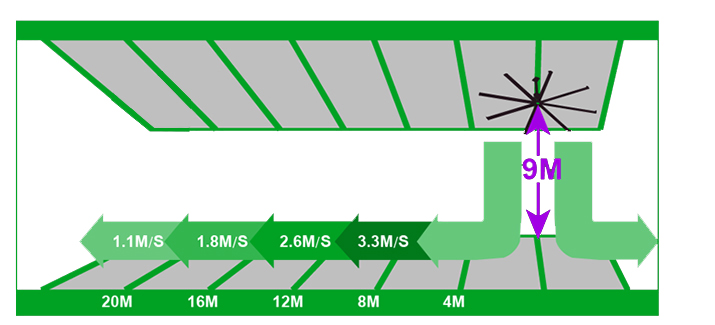

气流组织

产品安全措施

也许舒韩超大的体裁让您产生来自安全的疑虑,其实大可不必,舒韩团队对此进行了非常认真仔细的研究,所采取的措施都经过了理论验证和实际严格的测试。

1.安全环:意外发生,安全环起到保护作用,杜绝任意部件滑落;

2.扇叶L和Y型保险夹:重新将所有扇叶和底盘连接在一起,成为整体结构。

3.紧固件:所有紧固件高达12.9级最高强度工业螺栓,实际应力达10倍以上;

4.钢丝牵引:每根钢丝拉索应力强度可达1000KG,每个连接点设置双重保护;

5.意外发生变频控制系统自动报警停止运行。

权威认证

安全!安全!还是安全!

我们还对每个零部件进行有限元受力分析,并进行严格的测试。每一个细节都说明来自产品的安全程度。 实际上,风扇的机械部分结构完全可以承受10倍以上的应力,完全保证“舒韩通风设备”安全万无一失。
